電動ファンが回りません

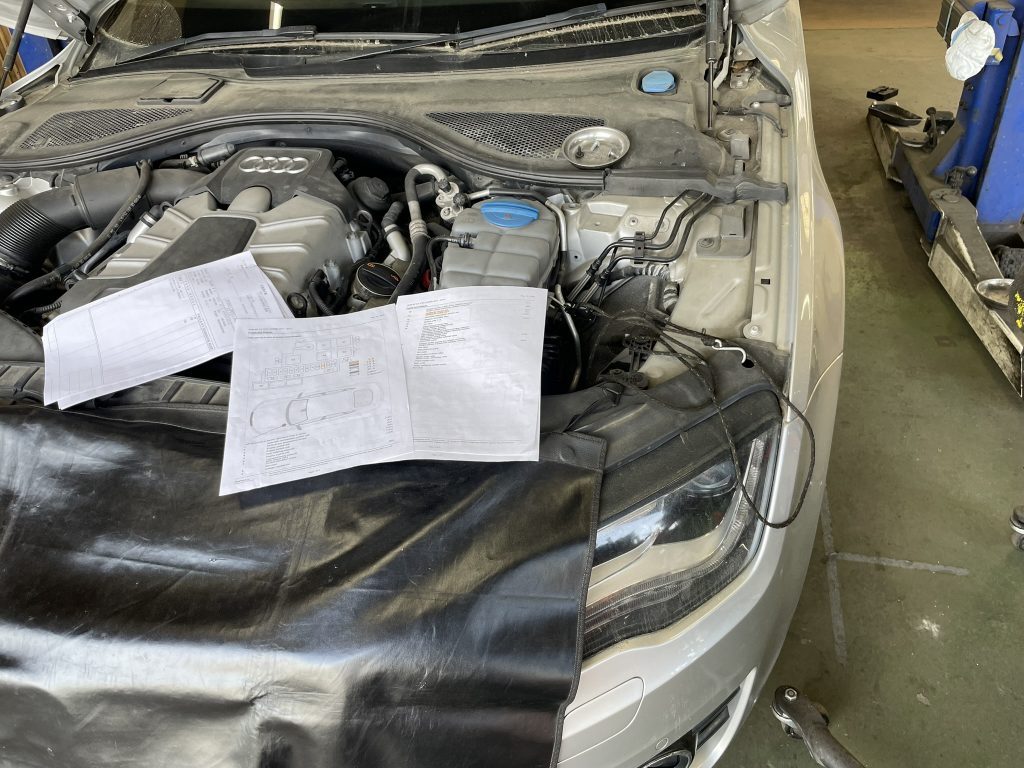

お疲れ様です。整備の谷地中です。今回はアウディA7(4GF)の修理です。症状はエンジンチェックランプの点灯、エンジンのラフアイドル、電動ファンが回らないとの事です。

No.4シリンダーのイグニッションコイルを交換してラフアイドルは解決しましたので、電動ファンの診断に移ります。

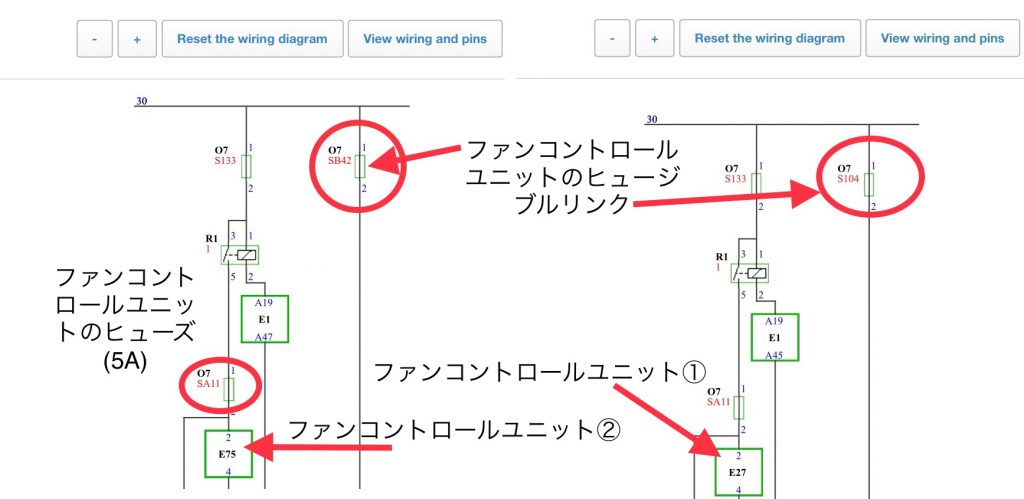

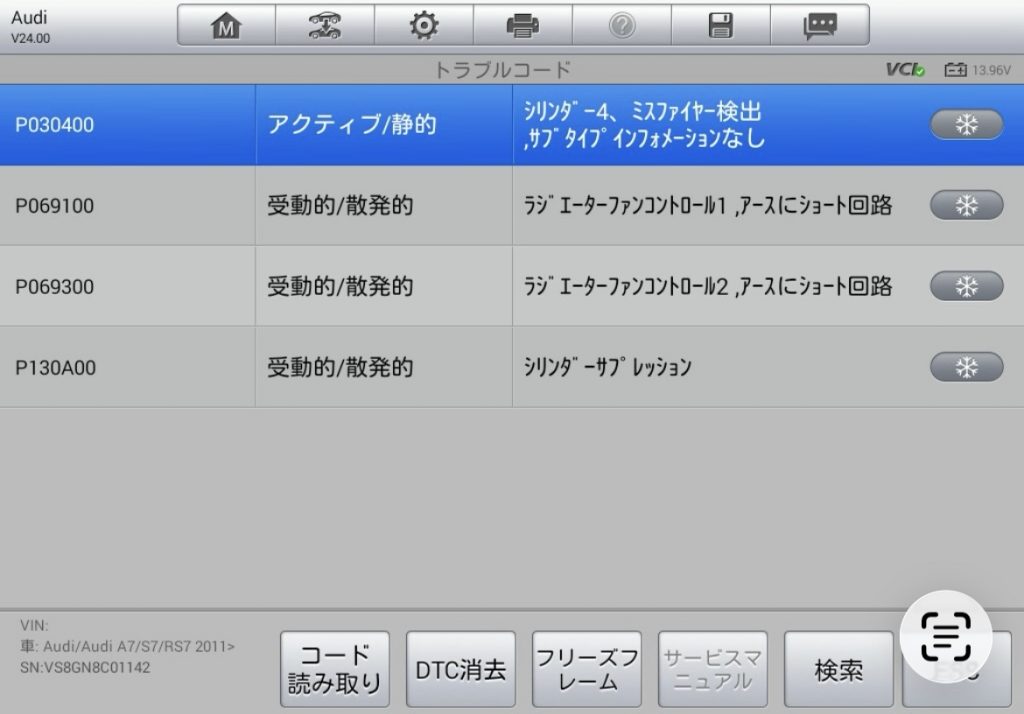

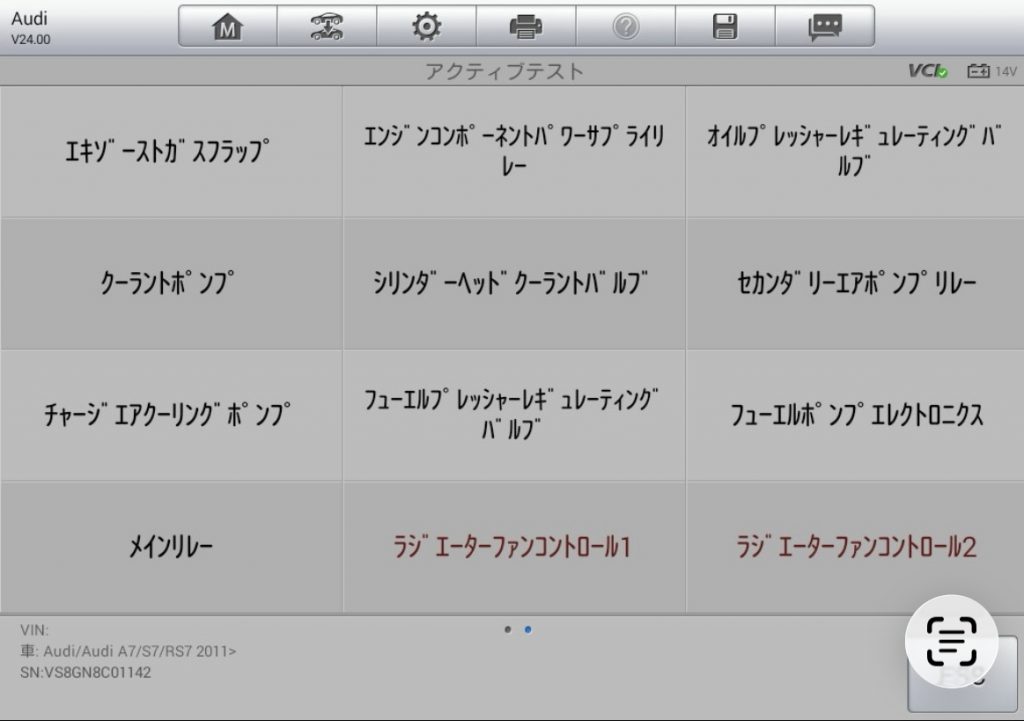

エンジンコントロールユニットには電動ファンの故障コードのP0691とP0693が入力されています。消去は出来ますが、電動ファンのアクティブテストを行うと、直ぐに故障コードが入力されてしまいます。配線図を確認すると…

アクティブテストで直ぐに故障コードが入るので、ファンコントロールユニットの電源を確認していきます。

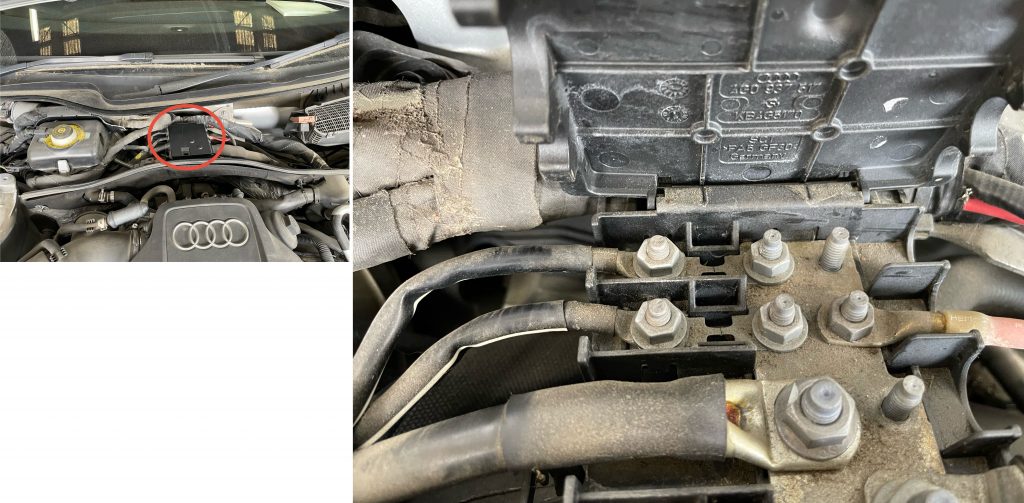

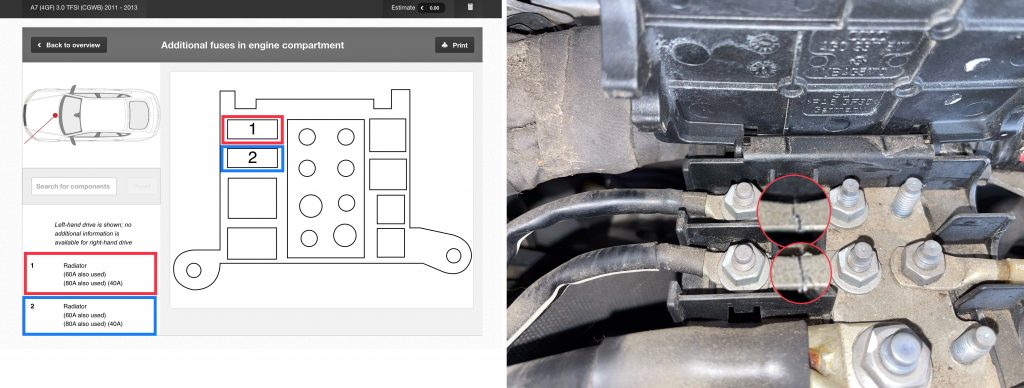

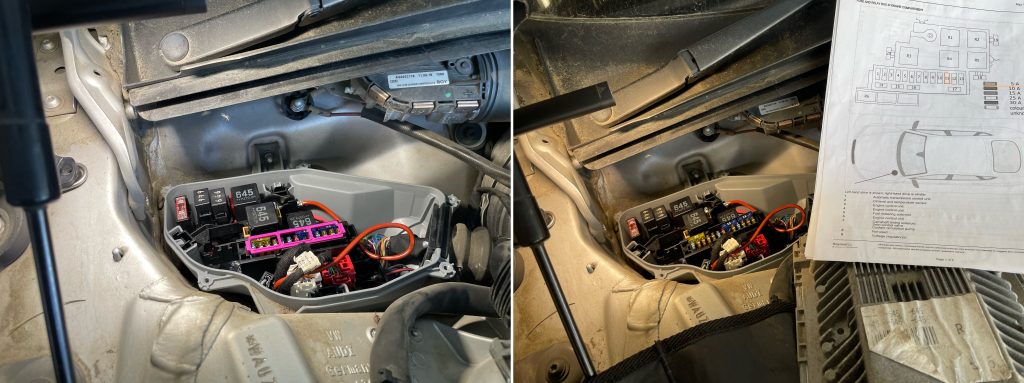

次はファンコントロールユニットのメイン電源を供給するヒュージブルリンクを点検します。

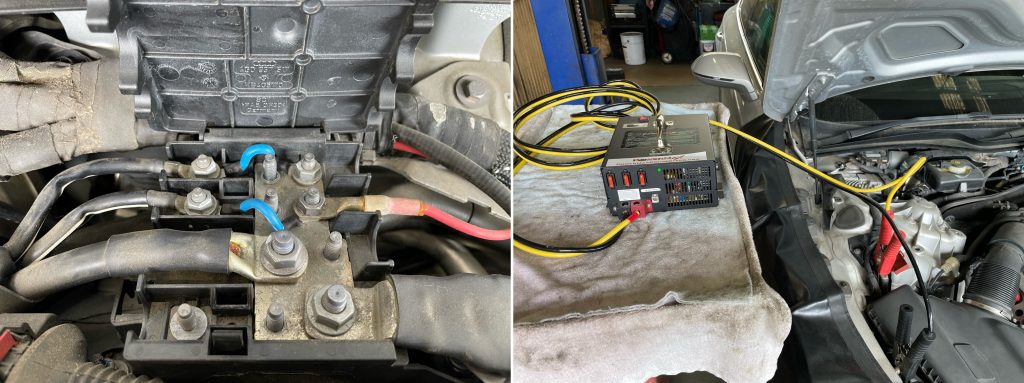

切れているヒュージブルリンクを交換して作業完了と行きたいところですが、切れたヒュージブルリンクは40A。電動ファン本体のトラブルで切れてしまった恐れもあるので、電動ファンのテストの為に国産車用のヒュージブルリンク(35A)を制作して電動ファンをテストします。

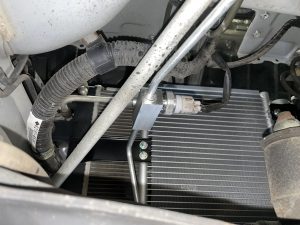

アクティブテストでの電動ファンは正常に作動しましたので、実際にエンジンを始動してみます。

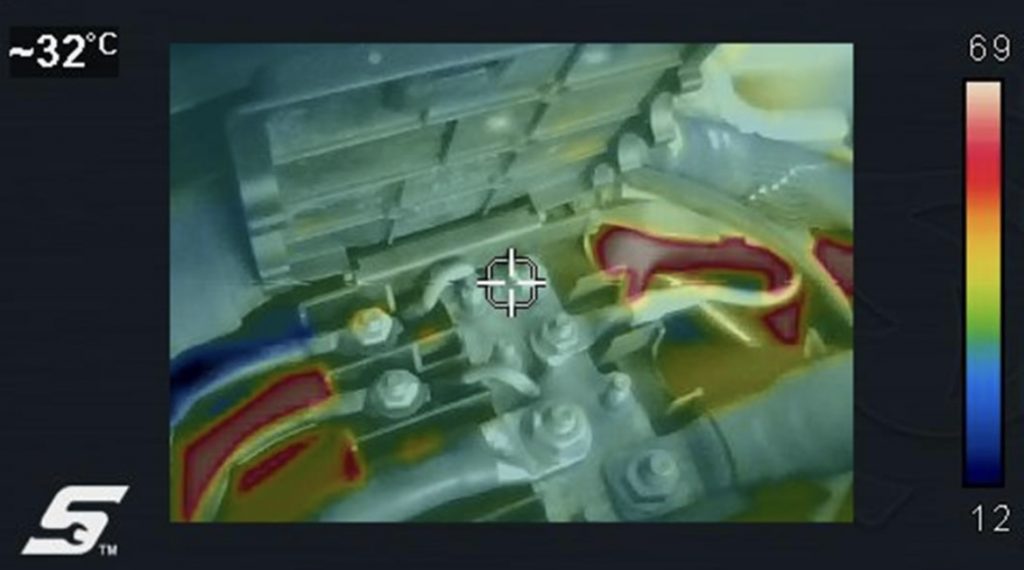

念の為にヒュージブルリンクの過熱がないかも確認します。

この後、入荷した純正のヒュージブルリンクへ交換し作業完了しました。
